【地暖濕式施工法 & 管配示意圖】

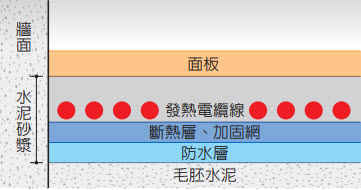

地暖濕式施工法

含面板完成面不可超過7cm。

註一：完成面的高度會影響地面的溫度與導熱時間。

註二：如完成面超過 7cm，傳導時間與效果會有影 響。

本公司發熱電纜置於水泥沙漿層中，故未佔建物地 面高度

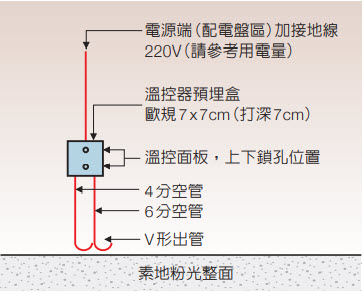

T2Red 配電注意事項

（大理石、磁磚類）

1.用 220V電源，30A含漏電斷路器一迴一個（附接 地線

2.用3.5~5.5平方線徑 溫控器預埋盒

3.溫控器預埋盒（歐規 7 x 7 公分）裝置上下鎖孔， 深度至少7公分

4.從溫控器位置留二支4分、6分PVC管到地平， V形出管

5.  溫控器尺寸：9cm x 9cm

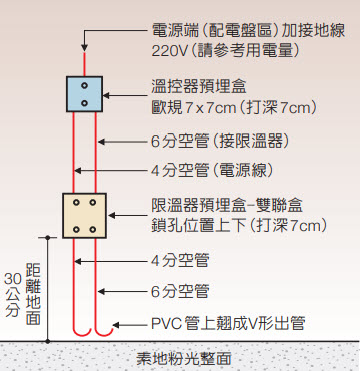

T2Blue-20 配電注意事項

（大理石、磁磚類）

1. 用220V電源，30A含漏電斷路器一迴一個（附接 地線） ※若客廳有3個迴路，就要裝3個漏電斷路器

2.用3.5~5.5平方線徑

3.溫控器預埋盒裝置上下鎖孔，深度至少7公分（歐 規7 x 7公分

4.限溫器預埋盒離地30公分，上下鎖孔，深度至少 7公分，採用雙聯盒預埋盒

5.從溫控器預埋盒留4分、6分空管各一到限溫器預 埋盒位置，限溫器預埋盒下來留4分、6分空管， 各一到地坪，V形出管

6.從溫控器預埋盒留4分、6分空管各一到限溫器預 埋盒位置，限溫器預埋盒下來留4分、6分空管， 各一到地坪，V形出管

7. 溫控器尺寸：9cm x 9cm
